如果检测设备的模拟带宽无法覆盖高频被测信号频率范围，频率混合系统需要引入额外的下变频步骤。采样是将模拟信息转换为数字信息，采样率取决于模数转换器 (ADC) 的特性以及处理速度。使用Moku:Delta 的6 GHz模式，无需引入额外的下变频电路即可实现高频信号检测。Moku:Delta采用双ADC架构，配置8组14 bit + 20 bit高速模数转换器 (ADC) ，标称带宽为2GHz。Moku:Delta 8个输入通道均具备5 GSa/s采样率，第一奈奎斯特区范围可达2.5 GHz；借助6GHz宽带输入，更高频率的信号可被折叠下变频至Moku可测试频率范围。借助Moku内置频谱分析仪或锁相放大器，用户可直接检测和分析最高6 GHz的射频信号。更进一步，将微波源与Moku:Delta时钟同步后，还可保留被测信号的相位信息，这将更加简化高频信号的检测与解调链路。

有关 Moku:Delta 如何通过6 GHz模式，实现采集和分析奈奎斯特频率以上的信号，请参阅我们官网的应用笔记《使用 Moku:Delta 6 GHz 模式检测奈奎斯特频率以上的射频信号》或后台留言索取。

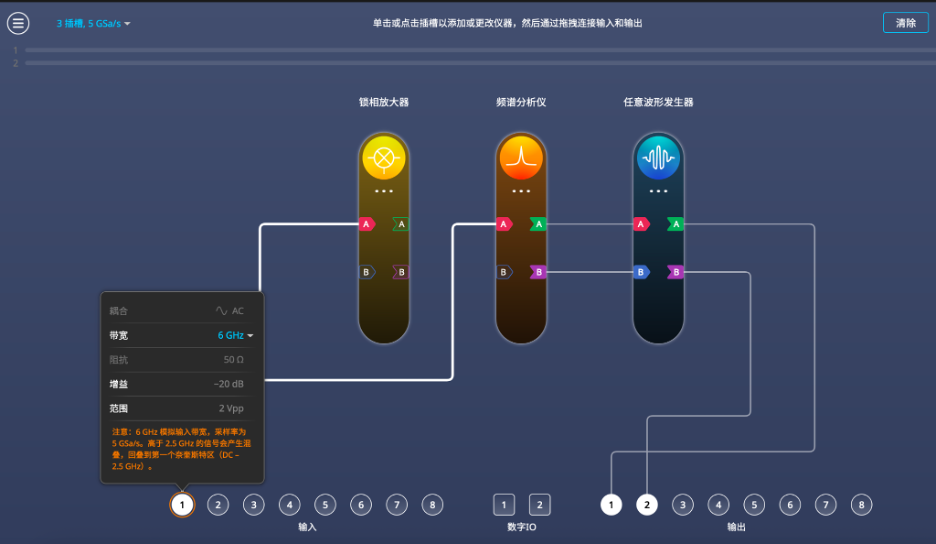

系统通过Moku:Delta 的10 MHz参考时钟保持同步，使信号生成和检测保持相干。更关键的通过Moku多仪器并行模式，可以同时运行AWG、频谱分析仪和锁相放大器功能，仅在一个平台同时完成波形生成、频谱验证和信号解调。

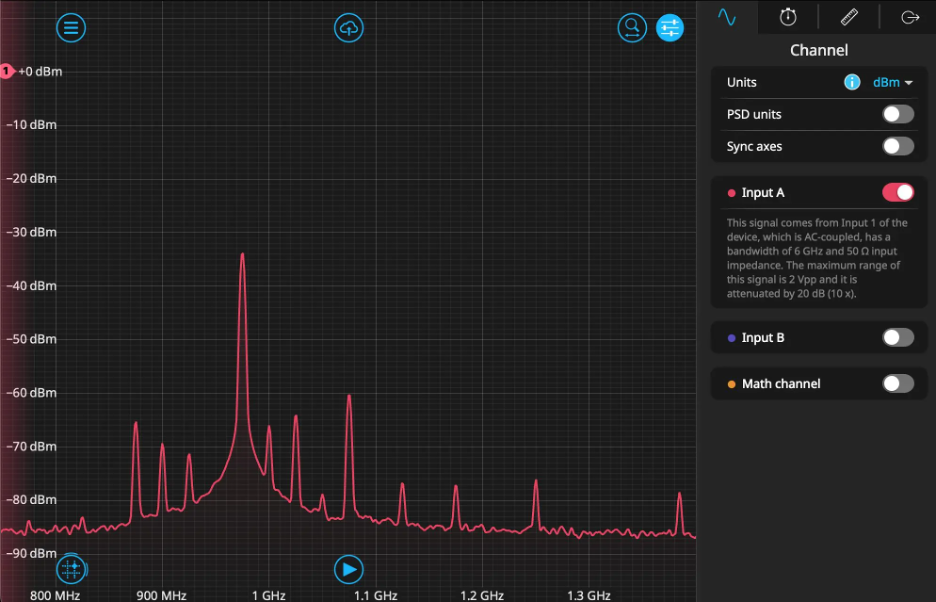

图 3: 上变频脉冲的频谱轮廓。主成分位于 975 MHz，4.025 GHz 处位于奈奎斯特区。1 GHz 处的本振泄漏幅度仍然很低，1.025 GHz 处的上边带被最小化（对应于 3.975 GHz）

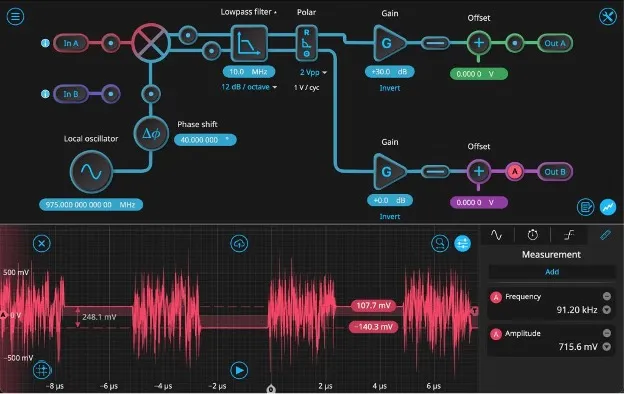

使用 Moku 锁相放大器直接解调微波脉冲

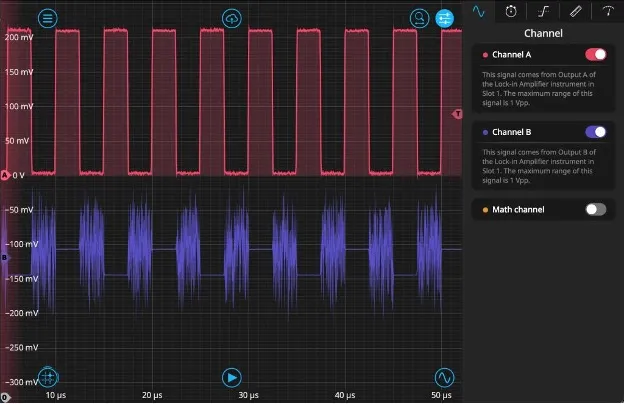

图5:使用 Moku示波器解调后恢复的幅度和相位

总结
