Pulse Instruments FPA7700焦平面探测器性能测试系统

FPA7700系统代表了脉冲仪器公司的第四代成像测试工作站。得益于突出的灵活性和低噪声性能，FPA7700已经成为光电特性测试实验室的旗舰核心设备及重负荷生产测试平台。简化配置的系统可满足台式和便携式应用环境。

FPA7700焦平面探测器性能测试系统 产品资料

特点

为成像传感器测试而设计

交钥匙系统

超低噪声架构

使用PI-DATS或定制软件完全编程控制

容易为新被测器件配置测试计划

为新的需求保持可扩展性

实时成像与图像矫正

支持辐射参数计算

模板式或个性化式分析

快速图形测试计划编制

应用

适用红外焦平面器件

CCD和CMOS成像器件

R&D特性测试 生产测试

设计校验和优化

性能

精心的系统和组件设计确保了你正在测量你的设备，而不是系统。模拟和数字电路的分离以及模拟和数字电源的分离阻止了系统组件之间的噪声污染。系统电源的净化提供了对付外部噪声源的免疫力。 灵活高速的波形发生器时钟切换速率高达140MHz。每通道高达40MHz 的AD 转换可以支持最快速的器件测试。深度波形循环、直流耦合的AD 转换、上升时间可以慢到40微秒的时钟可以支持低背景的天文和卫星应用。

模块化和灵活性

高模块化的主机架和插卡模式使得脉冲仪器公司可以配置一个系统来平衡您的测试要求和预算。配置一套小型化系统可以仅测试特定系列的器件，或者可以配置一套大系统来测试IR、CCD、CMOS 等众多器件。 系统是模块化的，可在任何时候进行升级，所以当未来您的需求增长时今天的投资依然有效。 系统硬件的每个操作参数几乎都可在软件中控制，所以更换被测器件通常只需要交换一个接口板和加载一个新的测试计划文件就可以。

软件灵活性

FPA7700 提供完整的软件套件来满足您的测试要求和自动化/工作流预置。

1.PI-DATS 自动测试系统软件提供统包的测试自动化和系统诊断，以及数据处理和实时图像校正。支持外部DLL 调用和通用GPIB 硬件增强了系统的灵活性。

2. 支持SBIR 测试系统和其他公司的产品，提供了完全的辐射参数测试能力。

3.PI-DATS 还可以在其他PC 上运行，从而实现离线测试计划的生成和编辑。

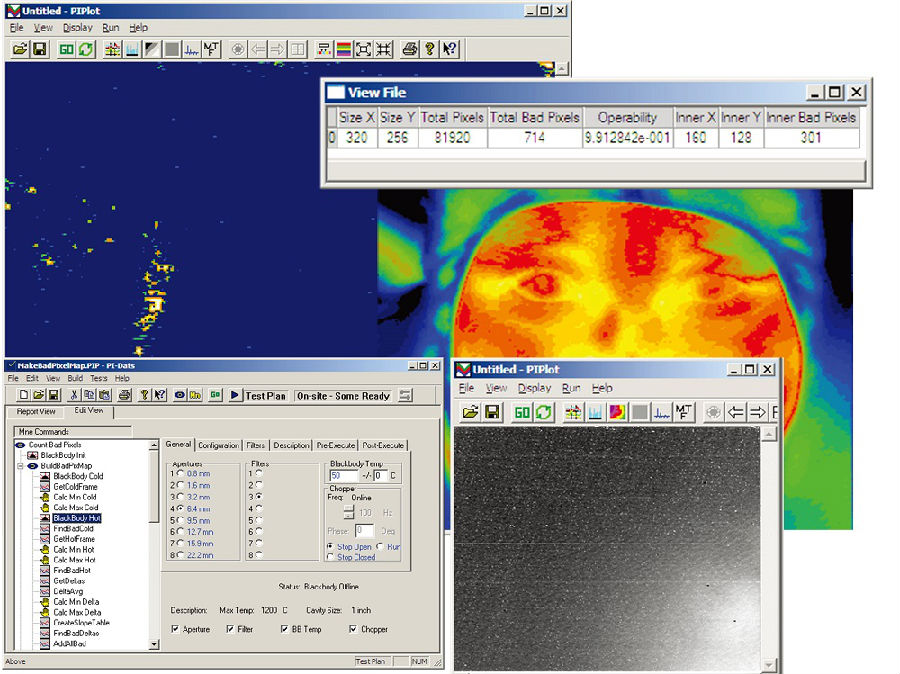

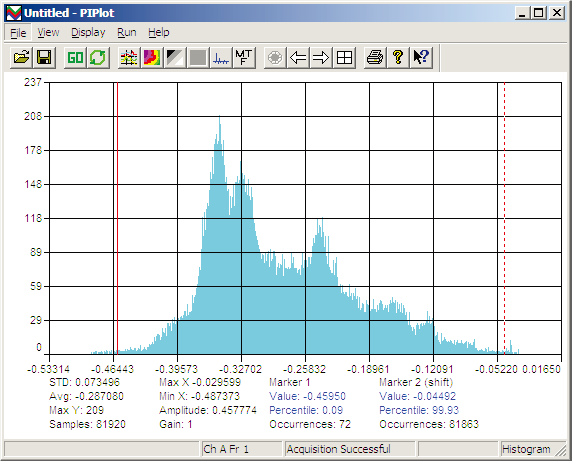

4.PI-PAT 软件支持快速、图形界面的时序波形生成，而PI-PLOT 提供了成像功能。

5. 提供完整的Win32/Win64DLL 文件，允许用户使用各种编程环境和语言来控制脉冲仪器公司的硬件。允许用户将二进制数据导出到外部分析。 嵌入式计算机运行Windows7/10/64 的标准版本，具有完整的标准网络和外设端口。这样就可以轻松地将FPA7700集成到您的公司IT 网络中，以便进行分布式数据分析、测试计划版本控制、数据归档、备份和维护。

PI-DATS支持第三方硬件

●数字万用表 支持流行的Keithley、Fluke和HP数字万用表

●示波器 几种流行的Tektronix示波器

●高压直流电源 指定的Agilent直流偏置电源可提供高达100V电压

●信号发生器 支持几种HP信号发生器

●黑体 指定的几种黑体源用于辐射测试

●温度控制器 指定的Lakeshore型号

●通用 PI-DATS用户可自定义模块允许集成GPIB兼容设备、第三方DLL动态链接库及自动测试服务器

●个性化 支持有偿的个性化模块开发

●开发环境/语言： 客户已经成功使用下面的语言开发了自动测试应用软件用于脉冲仪器公司的系统：C/C++、LabView/TestStand、 MATLAB、 IDL、 HTBasic、VisualBasic/VBA及其他语言。和SBIR公司的IRWindows。

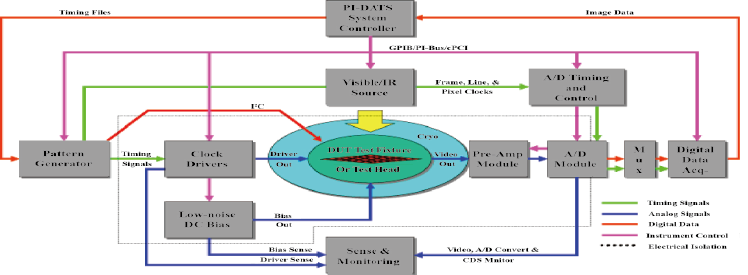

硬件

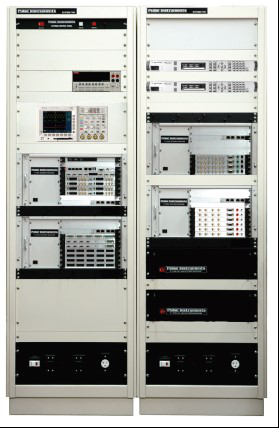

●系统机柜 单开关的电源用于多机架系统、隔离变压器、交流线路滤波器及交流供电设备面板.分离的模拟和数字机架可用于隔离敏感部件，以获得最大的抗噪声能力。

●时序波形发生器 PI-2005 时序波形发生器可配置多达64 个通道，每通道可达8Mb内存，时钟速率可高达250MHz。有几个输出电压选项可用，延迟时间可以编程控制。外部时钟, 启动和停止触发输入提供了额外系统时序控制的灵活性。图形化串行指令以十六进制、十进制、二进制或变量形式生成。

●时钟驱动卡 CompactPCI和4000系列时钟驱动器，可配置32个通道或更多。选择CompactPCI 系列适用于低压FPA/ROICs 和CMOS 成像器件，切换速率高达140MHz，或选择4000 系列用于CCD 测试，摆幅高达25V

●直流偏置卡 CompactPCI 和4000 系列具有32 个通道或更多。选择CompactPCI 用于低压FPA/ROIC 及CMOS 器件，输出为±8V，或者选择4000 系列用于高达+36V 偏压要求的CCD 器件。

●主机架 脉冲仪器11000 系列CompactPCI 主机架可以容纳系统控制器、各种PI 公司的插卡，并可选用第三方CompactPCI/PXI 卡。PI-4002B 主机架可以容纳CCD 时钟驱动器和直流偏置卡，电源由PI-4003A 供电。这两个系列可以根据需要混合搭配。

●取样 时钟驱动卡和直流偏置卡提供电压检测和电流检测输出取样，供外置数字电压表采集数据。

●数据采集 PI-3105 数据采集系统，可配置多达32 个专用A/D 通道，内存可达32 GB。有三个速度/ 分辨率选项(14bit/10MHz，14bit/40MHz，16bit/10/20MHz)。数字采集部分为16 位LVDS数据，每通道速率高达200MHz。  测试项目： 像元响应率，平均响应率（黑体温度T0） 响应率不均匀性 像元噪声电压 平均噪声电压 像元黑体探测率（仅适用于红外波段） 平均黑体探测率（仅适用于红外波段） 等效噪声温差（仅适用于红外波段） 死像元，过热像元及有效像元分类 固定图形噪声 信噪比测试 噪声等效功率 饱和辐照功率 动态范围 读出速率 前放增益可调，区域选择，非均匀性校正
