SBIR 相对光谱响应测试系统

相对光谱响应测试系统

系统描述

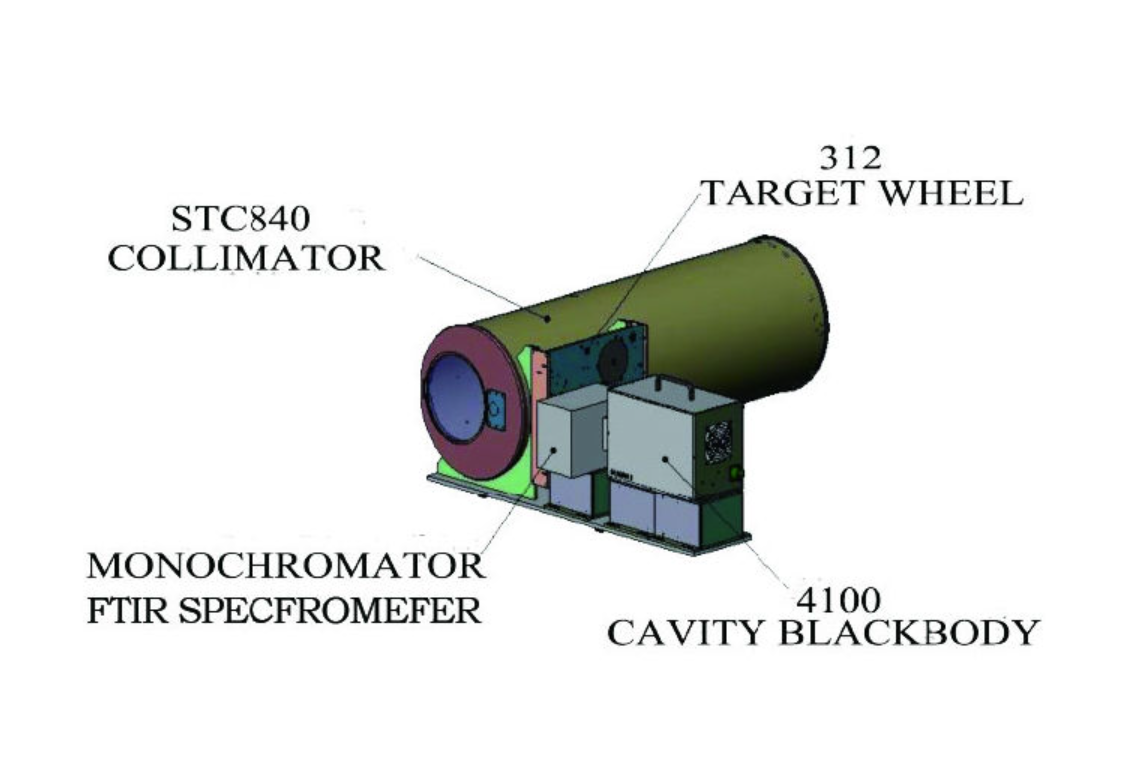

15359单色仪是安装到13384目标投影器上来进行相对光谱响应测量的。15359属于光栅类型的单色仪，里面安装了两个对中波红外和长波红外最优化的光栅。 单色仪的带宽可以在测量光谱范围内连续调节，在中波红外段带宽可以分辨到小于40纳米，在长波红外段可以分辨到小于80纳米。为了保证稳定性和可知的辐射量输出，用4100腔式黑体作为单色仪光源。单色仪的输出照射到一个小孔靶标或狭缝上，这个靶标位于目标投影器13384的焦平面上，这样就可以测量目标投影器出口处被测设备的光谱响应。15359光谱响应测试模块只要做很小的安装接口和中继光学改动，就可以在其它平行光管或目标投影器中使用。

技术参数：

使用光栅光谱仪可以为光谱测量提供极大的灵活性。 通过对单色仪的入口出口狭缝和黑体光源温度的调节，可以在想要的光谱分辨率和输出辐射量之间寻得最佳平衡点。图1是在平行光管出口处计算得到的辐射量的谱图，计算带宽为被测波长的百分之二，利用1200K温度的黑体源照射。图中6微米处曲线的不连续是因为光栅的改变。光栅单色仪在光谱上是非常稳定的，SBIR公司建议光谱校准周期为两年。
