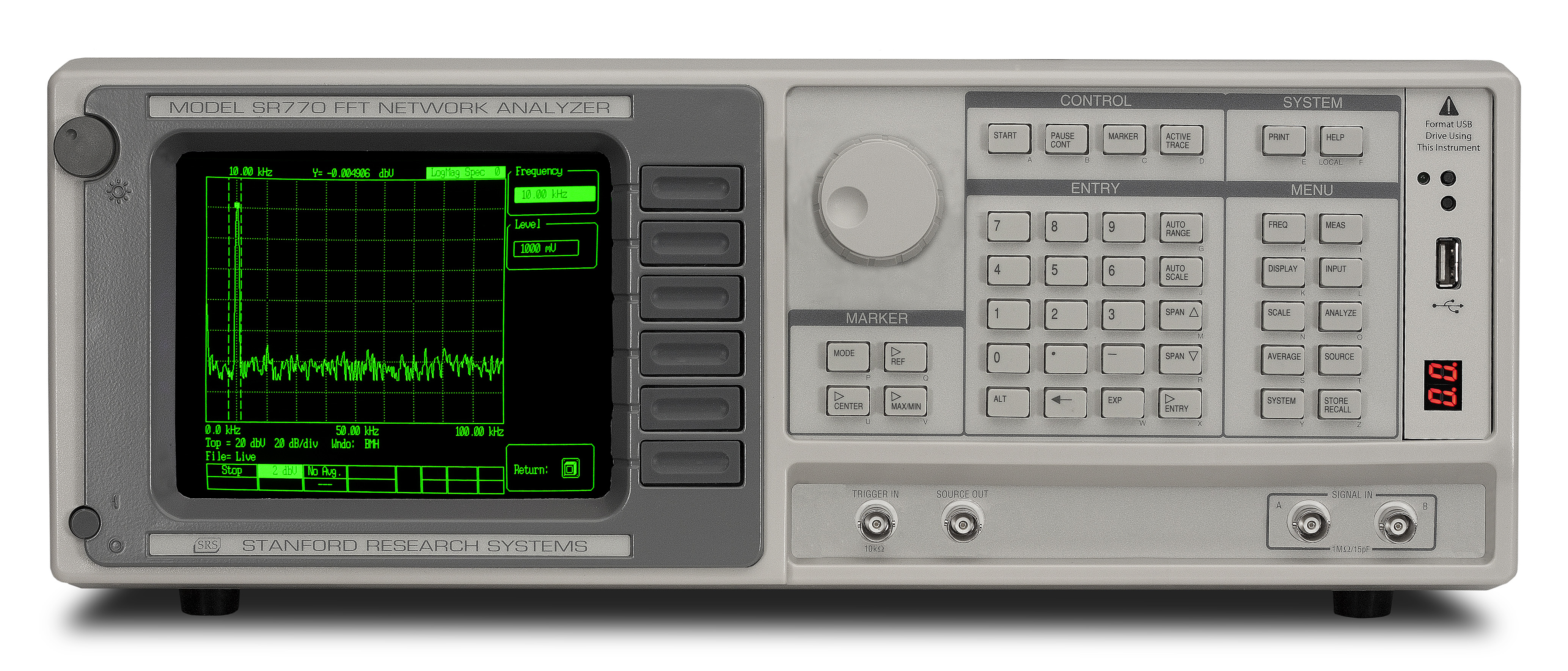

高动态范围

SR770 具有 90 dB 动态范围。这意味着当输入信号达到满量程时，仪器产生的杂散响应不会超过 -90 dBc（约为 1/30,000）。

通过平均处理，甚至可以观测到低至 -114 dBc（约为 1/500,000）的信号。

SR770 采用低噪声前端设计，并具有极低的谐波失真，因此能够检测到许多在其他分析仪噪声底中无法分辨的微弱信号。

强大的数字处理能力

SR770 采用两颗高速 24 位数字信号处理器（DSP），用于对来自 16 位模数转换器（ADC）的采样数据进行滤波、变频（Heterodyne）和傅里叶变换处理。

这种计算能力使分析仪能够实现 100 kHz 的实时分析带宽。

换句话说，SR770 对输入信号进行连续处理，不存在死区时间（Dead Time）。

相比通常仅具有约 10 kHz 实时带宽的分析仪，SR770 可将测量时间缩短至其十分之一左右。

易于使用

SR770 操作简便，采用直观的菜单式用户界面，将相关功能进行逻辑分类。

所有按键和菜单均提供上下文相关帮助信息。

完整的仪器配置可保存至存储介质，并通过一次按键操作快速调用。

频谱测量

频谱、功率谱密度（PSD）以及输入时域记录可采用多种线性或对数单位显示，包括：

• Vp（峰值电压）
• Vrms（均方根电压）
• dBVp
• dBVrms
• 用户自定义工程单位（EU）

对于复数信号，可显示：

• 幅值（Magnitude）
• 相位（Phase）
• 实部（Real）
• 虚部（Imaginary）

可选多种窗函数以优化测量性能，包括：

• Hanning 窗
• Flat-Top 平顶窗
• Uniform 均匀窗
• Blackman-Harris 窗

用户可根据需求优化带内幅度精度或降低带外旁瓣泄漏。

倍频程测量

SR770 还可计算：

• 15 带 1/3 倍频程频谱
• 30 带 1/3 倍频程频谱

该功能广泛应用于声学分析和噪声测量。

支持 A 计权（A-weighting）补偿。

频带计算范围覆盖：

• Band -2（630 mHz）
  至
• Band 49（80 kHz）

触发与平均处理

灵活的触发和平均模式使用户能够观测低至满量程以下 114 dB 的信号。

RMS 平均

RMS 平均可对输入信号和噪声水平提供准确估计。

矢量平均

对于触发输入信号，矢量平均可进一步降低测量噪声水平。

两种平均方式均支持：

指数平均（Exponential Averaging）

分析仪连续计算运行平均值，并赋予新数据更高权重。

线性平均（Linear Averaging）

分析仪对指定数量记录进行等权平均。

触发功能可用于：

• 捕获瞬态事件
• 保持频谱相位信息

支持：

• 内部触发
• 外部触发

并可设置：

• 预触发延迟（Pre-trigger Delay）
• 后触发延迟（Post-trigger Delay）

合成信号源

SR770 内置低失真（-80 dB）DDS 合成信号源，可用于频率响应测量。

信号源可产生：

• 单频正弦波
• 双音信号（用于互调失真 IMD 测试）
• 粉红噪声（Pink Noise）
• 白噪声（White Noise）
• 频率扫频信号（Chirp）

适用于音频测试、电子测试以及传递函数分析。

DDS 信号源性能：

• 输出幅度：100 μV ～ 1 V
• 最大输出电流：50 mA

频率响应测量

依托低失真 DDS 信号源，SR770 可进行高精度频率响应测量。

信号源与输入通道同步工作，可实现：

• 0.05 dB 精度的传递函数测量

SR770 可测量：

• 控制系统
• 放大器
• 机电系统

幅频与相频响应，并自动生成 Bode 图。

限值表与数据表

在许多测试中，需要持续监控频谱中的关键频率点。

数据表

支持最多显示 200 个选定频率点的数据。

自动录入功能可快速创建：

• 谐波分析数据表
• 边带分析数据表

限值表

支持最多设置：

• 100 个独立上限或下限区段

用于自动判定测试结果是否通过。

当超过设定限值时，分析仪可自动执行：

• 屏幕报警提示
• 声音报警
• GPIB 服务请求（Service Request）

分析模式

内置三种分析模式，可简化常见测试任务。

谐波分析（Harmonic Analysis）

计算：

• 谐波功率
• 总谐波失真（THD）

并以指定基波为参考。

边带分析（Sideband Analysis）

计算边带功率相对于载波功率的比例关系。

频带分析（Band Analysis）

快速积分选定频带内的总功率。

所有分析模式均提供清晰的屏幕标记功能，可方便定位：

• 谐波
• 边带
• 其他关注频率点

标记功能

SR770 配备高速、灵敏且灵活的标记系统。

标记可设置为显示：

• 最大值
• 最小值
• 平均值

并可针对指定宽度的显示区域进行计算。

支持跟踪模式（Tracking Mode），可自动锁定移动峰值。

Delta 模式

可直接显示：

• 两个峰值之间的频率差
• 两个峰值之间的幅度差

自动寻峰

自动峰值搜索功能可快速在频谱峰值之间切换。

上下显示窗口的标记还可联动，用于比较两个频谱之间的相同点和差异。

数学运算功能

SR770 采集的数据可通过内置轨迹计算器（Trace Calculator）进行处理。

支持：

• 加法
• 减法
• 乘法
• 除法
• 平方根
• 对数运算

轨迹数据可与：

• 当前显示轨迹
• 存储轨迹

进行组合运算。

这些计算功能特别适用于：

• 背景扣除（Background Subtraction）
• 数据归一化（Normalization）

等应用。

灵活的数据存储与输出

所有内容均可通过 USB 存储设备保存，包括：

• 频谱轨迹
• 数据表
• 限值表

数据保存格式包括：

• 二进制格式（Binary）
• ASCII 文本格式

方便后续离线分析。

硬拷贝输出

支持多种打印方式：

• 点阵打印机
• 与 HP LaserJet 兼容的激光打印机

通过标准后面板 Centronics 打印接口连接。

可打印内容包括：

• 数据表
• 限值表
• 仪器配置摘要

同时支持通过 RS-232 或 GPIB 接口连接任意兼容 HP-GL 协议的绘图仪进行数据绘图输出。

便捷的远程控制接口

分析仪的所有功能均可通过标准接口进行远程访问和控制：

• RS-232
• GPIB

完整命令集支持用户通过计算机实现对仪器的全面控制。

测量数据可采用：

• 二进制格式高速传输
• ASCII 格式便捷传输

完整命令列表内置于仪器帮助系统中，便于程序开发和远程控制配置。

常见问题

1.仪器前面板按钮无响应？

尝试执行上电复位。关闭电源，然后按住左箭头（退格）键的同时重新开启电源。两秒后松开左箭头（退格）键。若此操作未能排除故障，请联系埃光科技获取技术支持。
