首页 ꄲ BaySpec ꄲ 光通道性能监控器-IntelliGuard®OCPM T - 系列（超薄型）

ꁆ ꁇ

BaySpec的OCPM系列光通道性能监测器是一款嵌入式集成频谱分析仪，可为密集波分复用(DWDM) 应用提供精确的测量和强大的处理能力。
原始数据的实时响应时间 <1 毫秒
· 基于光功率或 OSNR 的 DWDM 网络远程增益均衡
· 高动态范围-50 dB
· 高可靠性，无活动部件，符合 GR 63/1209/1221 标准
· 超低功耗的热设计
· 结构紧凑，适用于空间有限的新系统环境 68 × 96 × 9.8 mm³，可根据要求提供传统设计
· 支持 10/40/100 GHz 传输的不同调制方案

光通道性能监控器-IntelliGuard®OCPM T - 系列（超薄型）

联系方式

电话/微信：15611514533

邮箱：info@aphoton-oe.com

申请试用

询价

ꄴ前一个：光通道性能监控器 IntelliGuard® OCPM 宽带系列

产品详情

IntelliGuard^®OCPM T - 系列（超薄型）

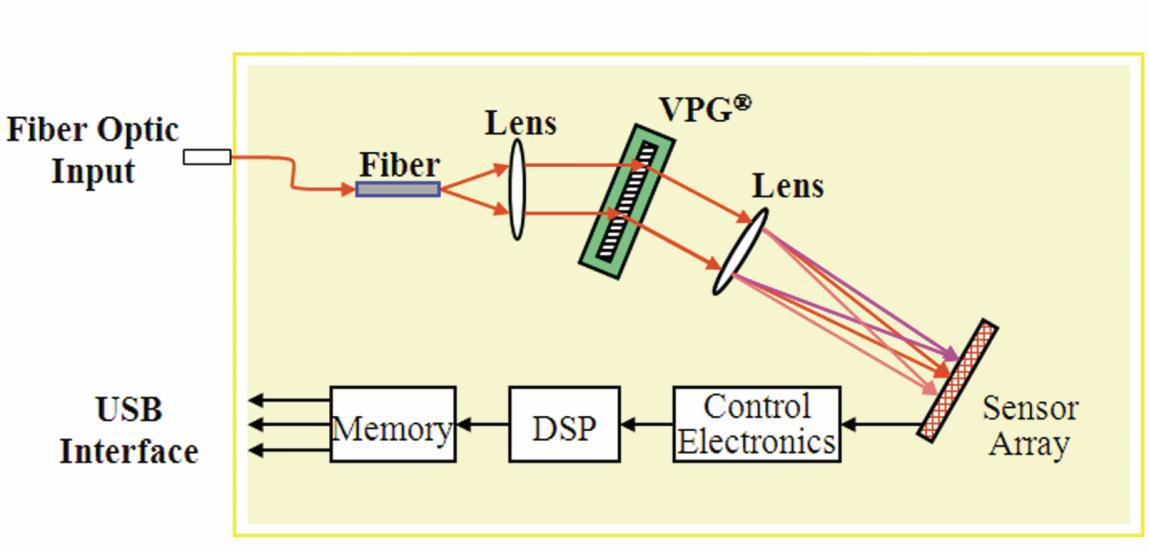

BaySpec的OCPM系列光通道性能监测器是一款嵌入式集成频谱分析仪，可为密集波分复用 (DWDM) 应用提供精确的测量和强大的处理能力。该设备覆盖C和/或 L波段波长范围，可同时测量多达160个间隔为50 GHz的通道。采用无活动部件的坚固机械设计，具有高可靠性（符合GR-63/1209/1221标准），无需定期校准。通过ADD/DAT 总线直接连接或串行（RS232或USB）通信访问的双端口RAM接口提供输入/输出(I/O)。IntelliGuard^®OCPM 系列采用高效体积相位光栅 (VPG^®) 作为光谱色散元件，超灵敏 InGaAs 阵列检测器作为检测元件，从而提供高速并行处理和连续光谱测量。该设备使用主数据传输链路通过单模光纤窃取的信号作为输入，然后用微型透镜对其进行准直。信号通过 VPG^®进行光谱分散，衍射场聚焦到 InGaAs 阵列检测器上。控制电子装置读出处理后的数字信号，提取所需的信息。原始数据和处理后的数据均可通过所选接口提供给主机。

应用：

EDFA 增益平衡
光分插监控
用于光网络配置和调试的物理层监控
DWDM 系统中的实时故障检
测和隔离
通道功率、波长和 OSNR 测量
用于现场测试设备的 OEM 模块

技术规格	参数	单位
波长范围	C or L-band
通道数量	40, 80, 160或具体说明	#
通道间距	100, 50或具体说明	GHz
绝对波长精度	± 50	pm
相对波长精度	30	pm
通道输入功率范围	-65 to-15或具体说明	dBm
通道功率精度	± 0.5	dB
功率分辨率	0.1	dB
PDL	0.3	dB
响应时间	<50 个已处理数据 (<1个原始数据）	ms
OSNR	25	dB
OSNR精度	± 2	dB

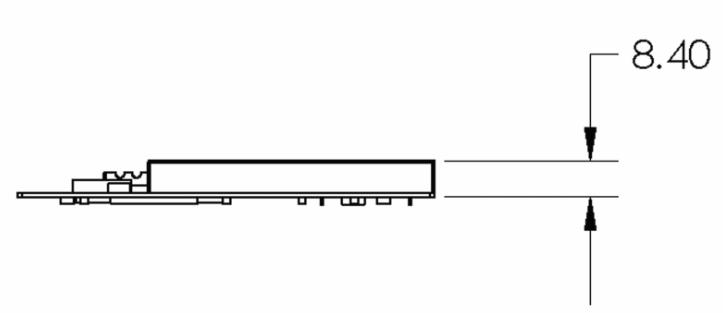

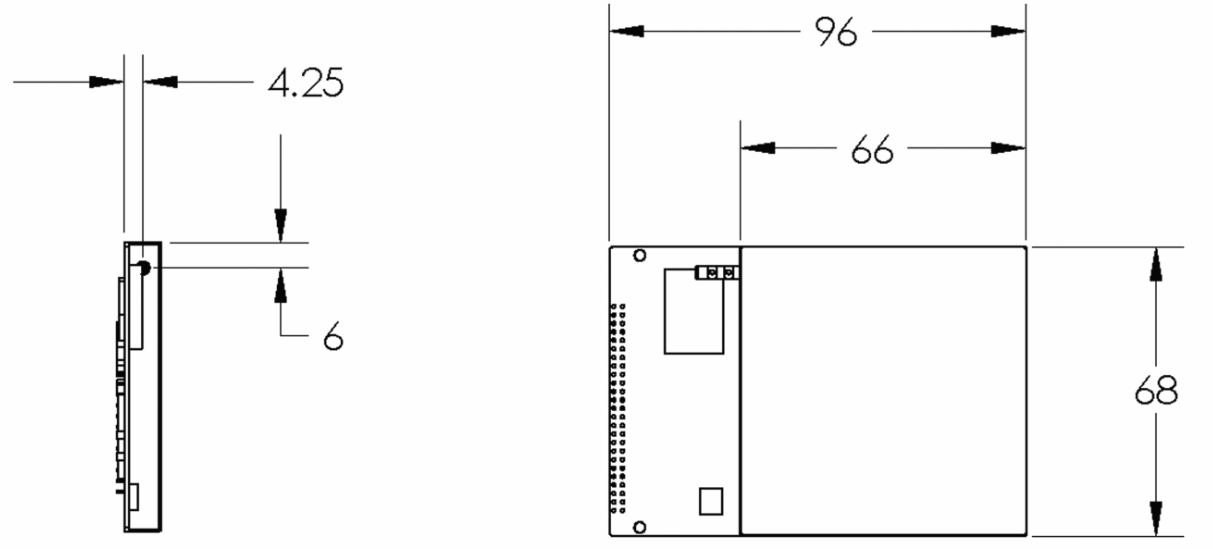

尺寸	68 × 96 × 9.8*	mm³
接口	USB, RS-232 or Dual-port RAM
重量	<260	g
重量	<190	g
功耗	<2W max*	W

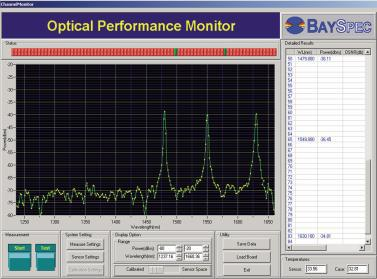

Sense 2020 软件

BaySpec的Sense 2020 软件是一个基于Windows的软件包，具有灵活的数据采集、处理和输出功能。 BaySpec SDK 软件开发工具包，用于开发新的应用并集成到主机软件系统中。
