首页  ꄲ  BaySpec  ꄲ  光通道性能监控器 IntelliGuard® OCPM 宽带系列
ꁆ ꁇ
BaySpec 的 OCPM-W 系列光宽带功率监控器是一款嵌入式集成功率分析仪，可在宽波长范围（1230-1670nm）内提供精确的测量和强大的处理能力。
· 宽波长范围内的实时光功率监测
· 原始数据的快速响应时间小于 1 毫秒
· 高动态范围 -50 dB
· 可靠性高 - 无活动部件，通过 GR-63/1209/1221 认证，符合 MIL STD 810 标准
· 超低功耗的热设计
· 紧凑型卡装式设计
· 可根据要求提供超低噪音的深度冷却系统

光通道性能监控器 IntelliGuard® OCPM 宽带系列

联系方式

电话/微信：15611514533
邮箱：info@aphoton-oe.com
申请试用
询价
ꄴ前一个： 光通道性能监控器-IntelliGuard® OCPM 系列

产品详情

IntelliGuard® OCPM 宽带系列

BaySpec 的 OCPM-W 系列光宽带功率监控器是一款嵌入式集成功率分析仪，可在宽波长范围（1230-1670nm）内提供精确的测量和强大的处理能力。该设备覆盖 S、C 和 L 波段范围，可同时测量粗波分复用和密波分复用波长的功率水平。采用无活动部件的坚固机械设计，可靠性高（符合 GR-63/1209/1221 标准），完全符合 MIL STD810 标准，无需定期校准。通过 ADD/DAT 总线直接连接或串行（RS232或 USB）通信访问双 端口 RAM 接口，提供输入/输出 (I/O)。
OCPM-W 系列采用高效体积相位光栅 (VPG) 作为光谱色散元件，超灵敏 InGaAs 阵列检测器作 为检测元件，从而提供高速并行处理和连续光谱测量。该设备使用主数据传输链路通过单模光 纤窃取的信号作为输入，然后用微型透镜对其进行准直。信号通过 VPG®进行光谱分散，衍射场聚焦到 InGaAs 阵列检测器上。控制电子装置读出处理后的数字信号，提取所需的信息。原始数据和处理后的数据都可提供给主机。
应用：
  • 军事/国防应用非ITU电网
  • 用于光网络调配和试运行的物理层监控
  • DWDM系统中的实时故障检测和隔离
  • EDFA 增益平衡
  • 宽带通道功率
  • 波长可升级
  • 用于现场测试设备的OEM
  • 模块
性能指标
参数
单位
波长范围
Coarse
Fine
1230- 1670
1525- 1570
nm
nm
通道输入功率范围
-65 to-15
dBm
功率分辨率
0.1
dB
PDL
0.3
dB
响应时间
处理数据<50
（仅原始数据<1）
ms

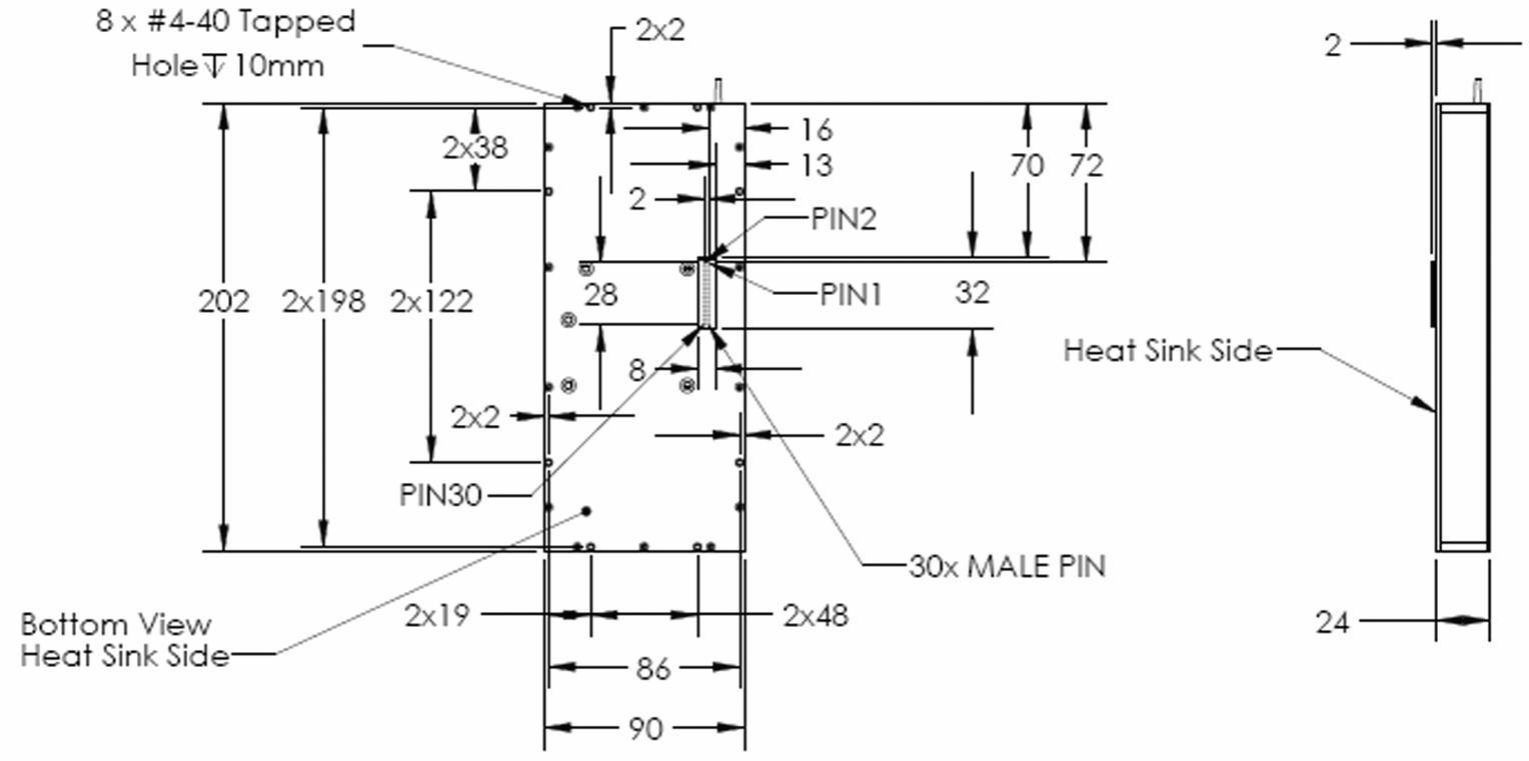

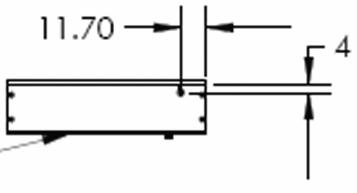

尺寸
202 × 90 × 24 (shown)
mm3
接口
USB, RS-232

重量
<900
g
工作温度
-5 to-70

功耗
关闭状态
闲置状态
重新配置
0
<50 mW
<10 W
max.

*可能会有变动，视规格而定





Sense2020软件

BaySpec的Sense2020软件是一个基于Windows的软件包，具有灵活的数据采集、处理和输出功能。
BaySpecSDK软件开发工具包，用于开发新的应用并集成到主机软件系统中。
