首页  ꄲ  BaySpec  ꄲ  光通道性能监控器-IntelliGuard®OCPM CWDM 系列
ꁆ ꁇ
BaySpec的CWDM系列光通道性能监控器是一款嵌入式集成频谱分析仪，可为符合ITU-TG.695 标准的粗波分复用（CWDM）应用提供精确的测量和强大的处理能力。
宽波长范围1260-1640nm
· 超快实时响应时间<50毫秒
· 热设计，可使用电池进行手持操作
· 高可靠性，无活动部件
· 可插卡安装的紧凑型设计，68×96×15.8mm

光通道性能监控器-IntelliGuard®OCPM CWDM 系列

联系方式

电话/微信：15611514533
邮箱：info@aphoton-oe.com
申请试用
询价
ꄴ前一个： 高精度 FBGA分析仪 WaveCapture® FBGA-IRS系列

产品详情

光通道性能监控器-IntelliGuard®OCPM CWDM 系列



BaySpec的CWDM系列光通道性能监控器是一款嵌入式集成频谱分析仪，可为符合ITU-TG.695标准的粗波分复用（CWDM）应用提供精确的测量和强大的处理能力。
粗波分复用（CWDM）将多达18个波长组合到一根光纤上。CWDM技术在1260nm至1640nm波长之间使用ITU标准的20nm间距。通过无活动部件的坚固机械设计实现了高可靠性（GR-63/1209/1221认证），无需定期校准。通过ADD/DAT总线直接连接或串行（RS232或USB）通信访问的双端口RAM接口提供输入/输出(I/O)。
IntelliGuard® OCPM CWDM采用高效的体积相位光栅（VPG®）作为光谱色散元件，超灵敏 InGaAs阵列检测器作为检测元件，从而提供高速并行处理和连续频谱测量。作为输入该设备通 过单模光纤从主数据传输链路窃取信号，然后用微型透镜对其进行准直。信号通过VPG®进行光谱分散，衍射场聚焦到InGaAs阵列检测器上。控制电子装置读出处理后的数字信号，以提取所需的信息。原始数据和处理后的数据均可通过支持的接口提供给主机。
应用：
  • 用于便携式手持现场测试设备的 OEM 模块
  • 用于便携式手持现场测试设备的 OEM 模块
  • 用于光网络调配和试运行的物理层监控
  • CWDM 系统的实时故障检和隔离
  • CWDM 组件研发测试设备
  • 通道功率、波长和OSNR 测量

技术规格

 参数 单位

波长范围

1260-1640

 nm

通道数量

86+

#

通道间距

 4.5 nm

绝对波长精度

 ±1 nm

相对波长精度

 ±0.5 nm

通道输入功率范围

-65 to -15或具体说明

dBm
光谱分辨率 <5 nm
动态范围 50 dB

功率分辨率

0.1

dB

PDL

0.3

dB

响应时间

 处理数据 <50
(原始数据<1毫秒）

ms

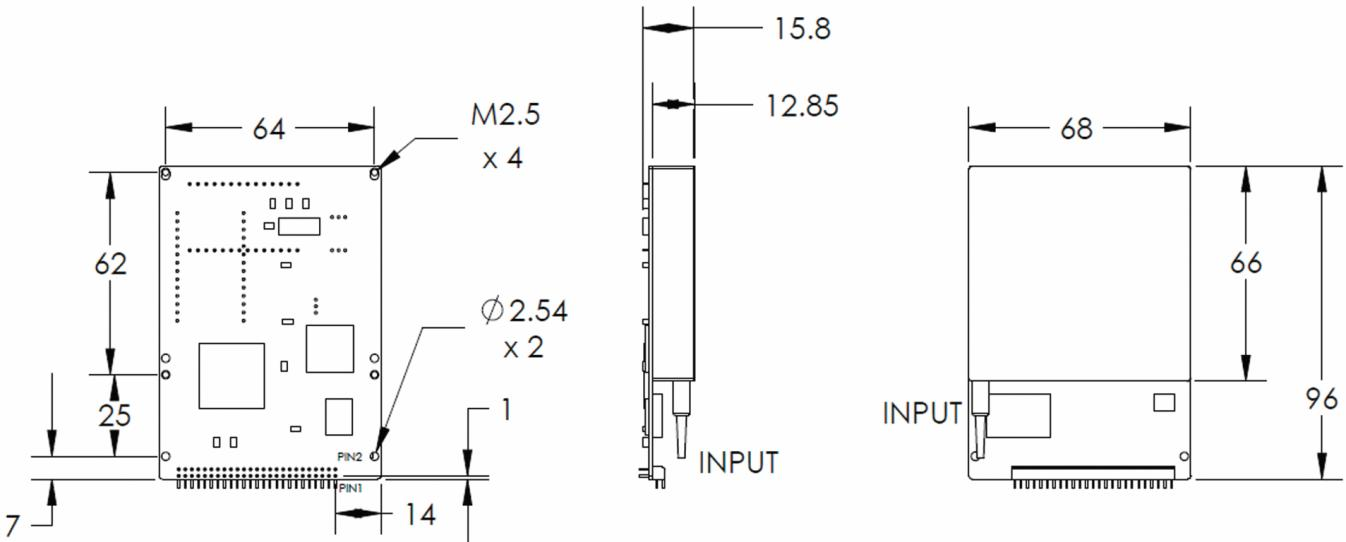

尺寸

68 × 96 × 15.8*

mm3

接口

USB, RS-232 or Dual-port RAM



重量

<260

 g

功耗
(掉电模式）

 < 2.0
(<10 mW)		 W

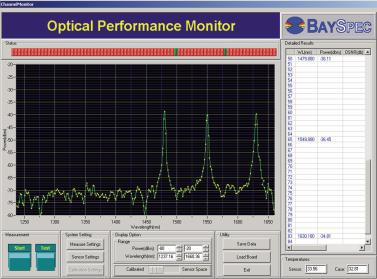

Sense 2020 软件


BaySpec的Sense2020软件是一个基于Windows的软件包，具有灵活的数据采集、处理和输出功能。
BaySpecSDK软件开发工具包，用于开发新的应用并集成到主机软件系统中。
