首页  ꄲ  BaySpec  ꄲ  高精度 FBGA分析仪 WaveCapture® FBGA-IRS系列
ꁆ ꁇ
BaySpec的WaveCapture®FBGA 干涉分析仪是一个集成的光谱引擎，可同时覆盖多个波长，用于精确、快速的光纤布拉格光栅 (FBG) 传感器系统测量。
· 固定波长范围
· 超快响应时间（高达 5kHz）
· 出色的波长重复性和分辨率
· 热设计，可使用电池进行便携式操作
· 可靠性高，可在恶劣环境中使用
· 紧凑型卡装式设计

高精度 FBGA分析仪 WaveCapture® FBGA-IRS系列

联系方式

电话/微信：15611514533
邮箱：info@aphoton-oe.com
申请试用
询价
ꄴ前一个： 高速FBGA分析仪 WaveCapture® FBGA系列

产品详情

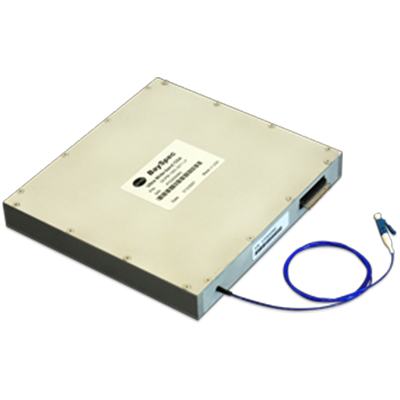

高精度 FBGA分析仪

WaveCapture® FBGA-IRS系列

BaySpec的WaveCapture®FBGA 干涉分析仪是一个集成的光谱引擎，可同时覆盖多个波长，用于精确、快速的光纤布拉格光栅 (FBG) 传感器系统测量。

该设备可覆盖宽波长范围，以极快的响应速度和出色的波长分辨率提供同步测量。通过无活动部件的坚固机械设计实现了高可靠性（MIL STD 810F冲击和振动），无需定期校准。通过使用USB 2.0 通信实现高速输入/输出 (I/O)（也支持低速串行通信）。

WaveCapture® FBGA 系列采用高效体积相位光栅 (VPG) 作为频谱色散元件，超灵敏 InGaAs阵列 检测器作为检测元件，从而提供高速并行处理和连续频谱测量。该设备使用主数据传输链路通 过单模光纤窃取的信号作为输入，然后用微型透镜对其进行准直。信号通过VPG进行光谱分散，衍射场聚焦到InGaAs阵列检测器上。控制电子装置读出处理后的数字信号，提取所需的信息。原始数据和处理后的数据都可提供给主机。

应用

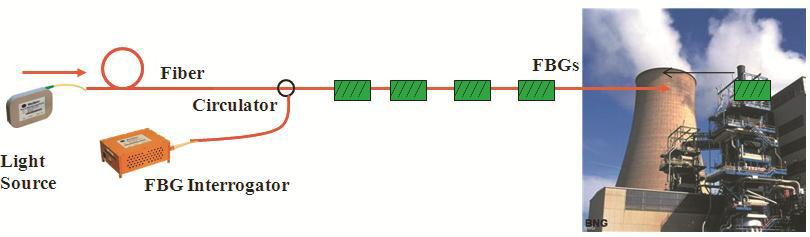

  • 光纤传感系统的实时故障检测和隔离

  • 用于手持式现场测试设备的OEM模块

  • 恶劣环境

考虑与以下设备一起使用：

  • 迷你宽幅光源
  • ASE光源
  • 光纤束和附件





技术规格
参数
单位
波长范围*
标准: 1525-1565
扩展: 1510-1590
nm

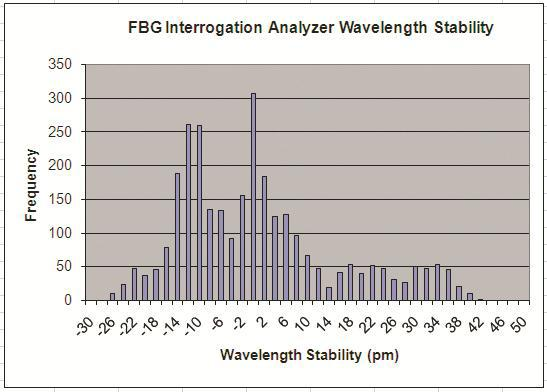

波长重复性
±2
pm
波长读出分辨率
1
pm
最小可检测波长变化
±1
pm
频率响应时间（典型值）
标准: ~5 Hz (RS232/USB1.1)
快速: ~5 kHz (USB2.0)

内部参考光源IRS
集成式
包括
通道输入功率范围
-60 to -20或具体说明
dBm
功率分辨率
0.1
dB

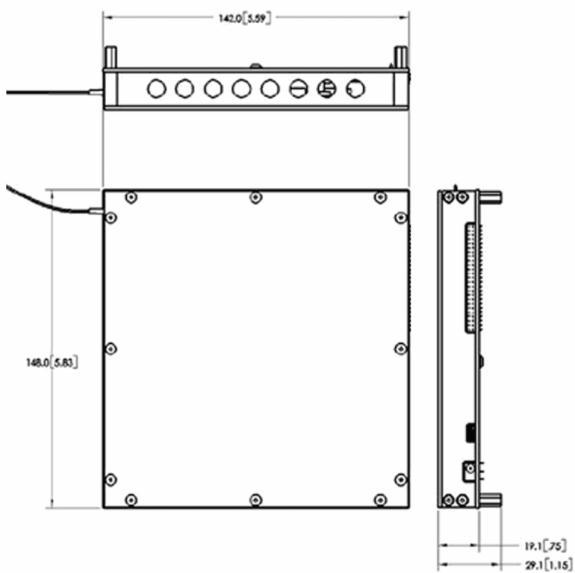

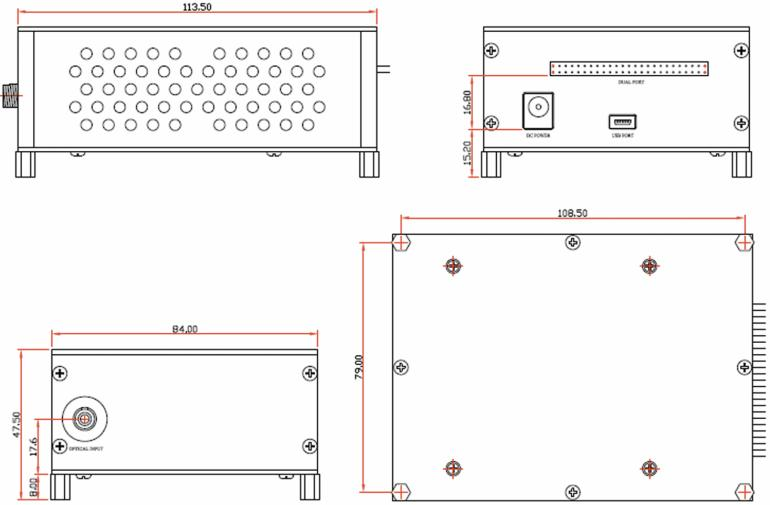

尺寸
标准: 113.5 × 84 × 47.5
薄: 148 × 142 × 29.1
mm3
接口
RS232或USB
(仅快速板 USB)

工作温度
-5 to +70
℃
软件
BaySpec’s Sense 2020 软件
包括SDK开发工具包

*可根据要求提供其他波长

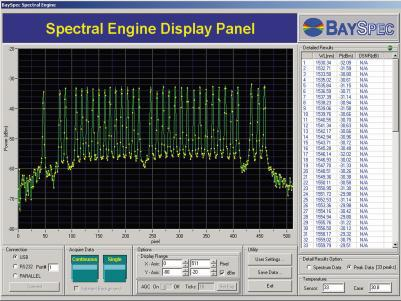

Sense 2020软件

BaySpec的Sense 2020软件是一个基于Windows的软件包，具有灵活的数据采集、处理和输出功能。
BaySpec SDK 软件开发工具包，用于开发新的应用并集成到主机软件系统中。
