FBGA光纤布拉格光栅分析仪

WaveCapture ^TM FBGA 系列

BaySpec的WaveCapture光纤布拉格光栅分析仪(FBGA)是一个集成的光谱引擎，可同时覆盖多个波长，用于精确、快速地测量光纤布拉格光栅(FBG)传感器系统。

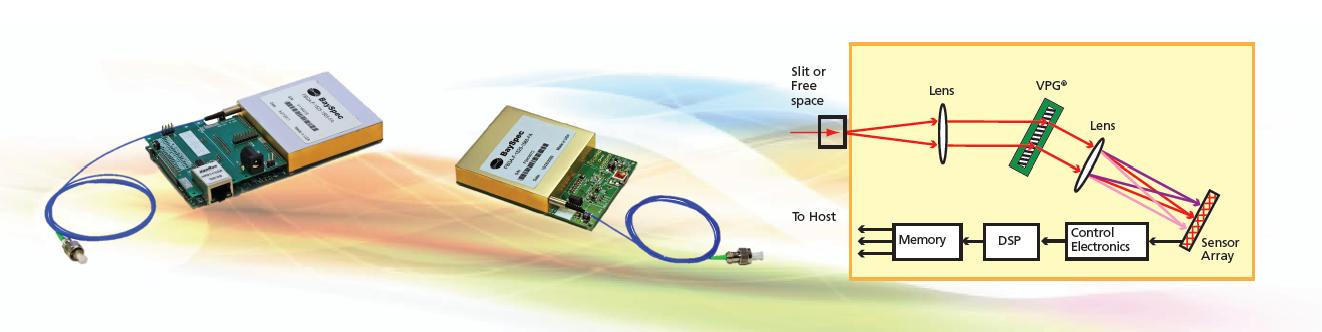

                      FBGA－E（以太网）        FBGA－F (USB 2.0)/FBGA－S (RS232)                      色散光谱仪原理图

该设备的波长范围很宽，能以极快的响应速度和出色的波长分辨率同时进行测量。坚固耐用的机械设计没有活动部件，因此可靠性极高，无需定期校准。通过使用USB 2.0通信或以太网接口（低速时也支持 RS232），可实现高速频谱采集和数据传输。
WaveCaptureTM FBGA 系列采用高效体积相位光栅 (VPG®) 作为光谱色散元件，超灵敏InGaAs阵列检测器作为检测元件，从而提供高速并行处理和连续频谱测量。该设备使用单模光纤作为输入，然后用微型透镜进行准直。使用 VPG®对信号进行光谱分散，然后将衍射场聚焦到InGaAs阵列检测器上。控制电子装置读出处理后的数字信号，以提取所需的信息。原始数据和处理后的数据均可提供给主机。

应用：

• 实时故障检测和隔离

• 光纤传感系统中的实时故障检测和隔离

• 用于便携式手持

• 现场测试设备的 OEM 模块 石油和天然气

• 管道

• 采矿

• 风能

• 潮汐能源

• 海洋船舶

• 航空航天

• 结构健康监测

• 半导体传感

• 医疗

• 体育

该设备波长范围宽，可同时进行测量，响应速度极快，波长分辨率 极高。坚固耐用的机械设计没有活动部件，因此可靠性极高。无需定期校准。通过 USB 2.0 或以太网通信（低速时也支持 RS232）可

实现高速频谱采集和数据传输。 WaveCapture TM FBGA-IRS系列采用高效的体相位光栅 (VPG®) 作为光谱色散件，超灵敏InGaAs阵列检测器作为检测元件，从而提供高速并行处理和连续光谱测量。该设备使用单模光纤作为输入，然后用一个微型透镜对其进行准直。微型透镜进行准直。使用VPG®对 信号进行光谱分散，然后将衍射场聚焦到InGaAs阵列检测器上。控制电子设备读出处理后的数字信号，以提取所需的信息。原始数据和处理后的数据均可提供给主机。集成的参考源可确保长期的准确性和稳定性。

主要特点：

• 超快响应时间（高达 5000Hz）

• 出色的波长重复性和分辨率

• 热设计，可使用电池进行便携式操作

• 可靠性高，可在恶劣环境中使用

应用：

• 光纤传感系统的实时故障检测和隔离

• 用于手持式现场测试设备的OEM模块

• 恶劣环境

• 长期结构健康监测

坚固耐用的便携式交钥匙FBG分析系统

WaveCapture ^TM FBG 传感系统系列

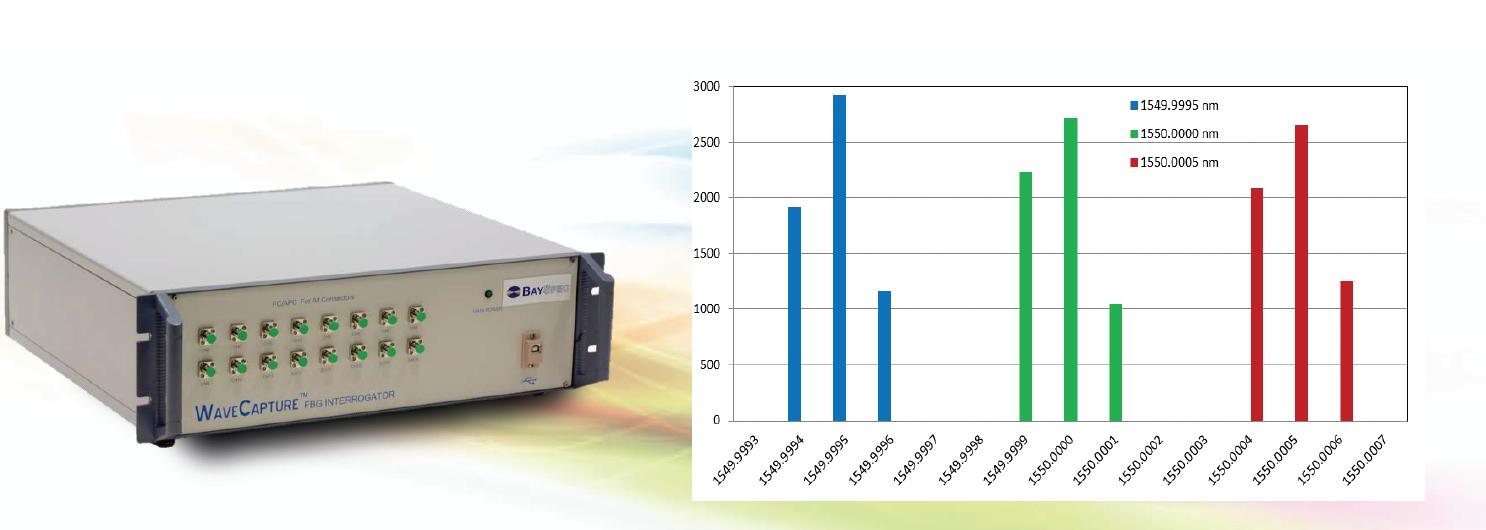

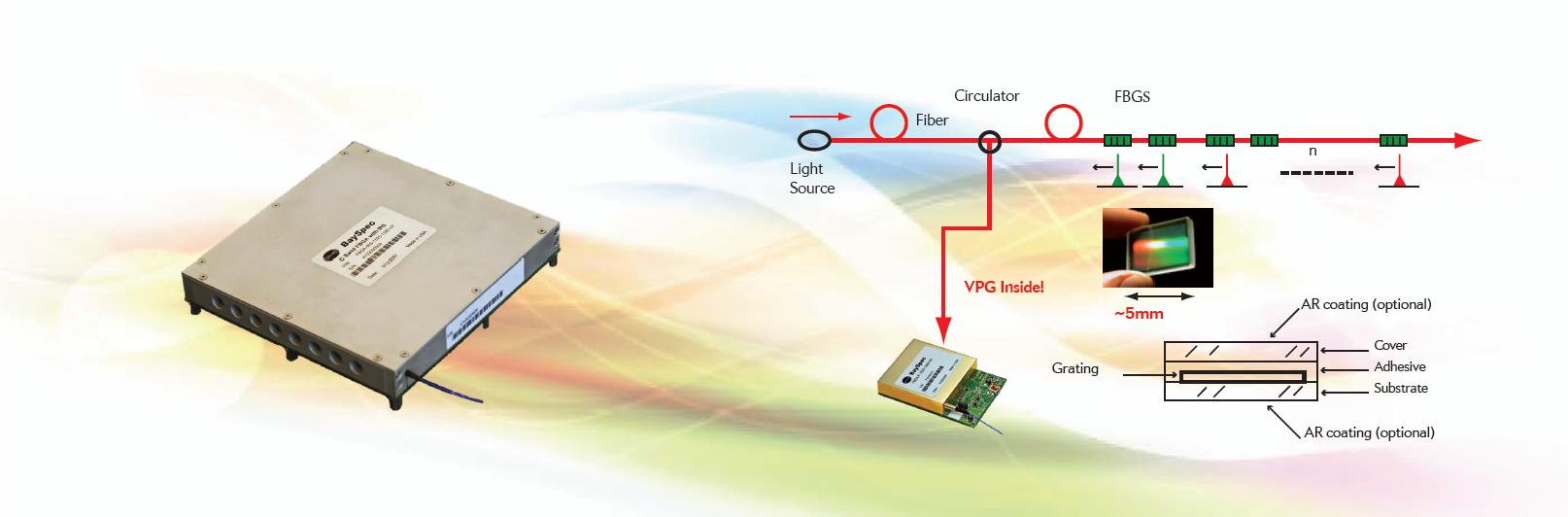

BaySpec 的 WaveCapture TM FBGA 系统是一种带有集成光源的询问系统，可从多个通道监测多个波长 。光纤布拉格光栅 (FBG) 传感器系统的精确测量可在高频响应时间内实现较高的寿命终止 (EOL) 波长精度。
