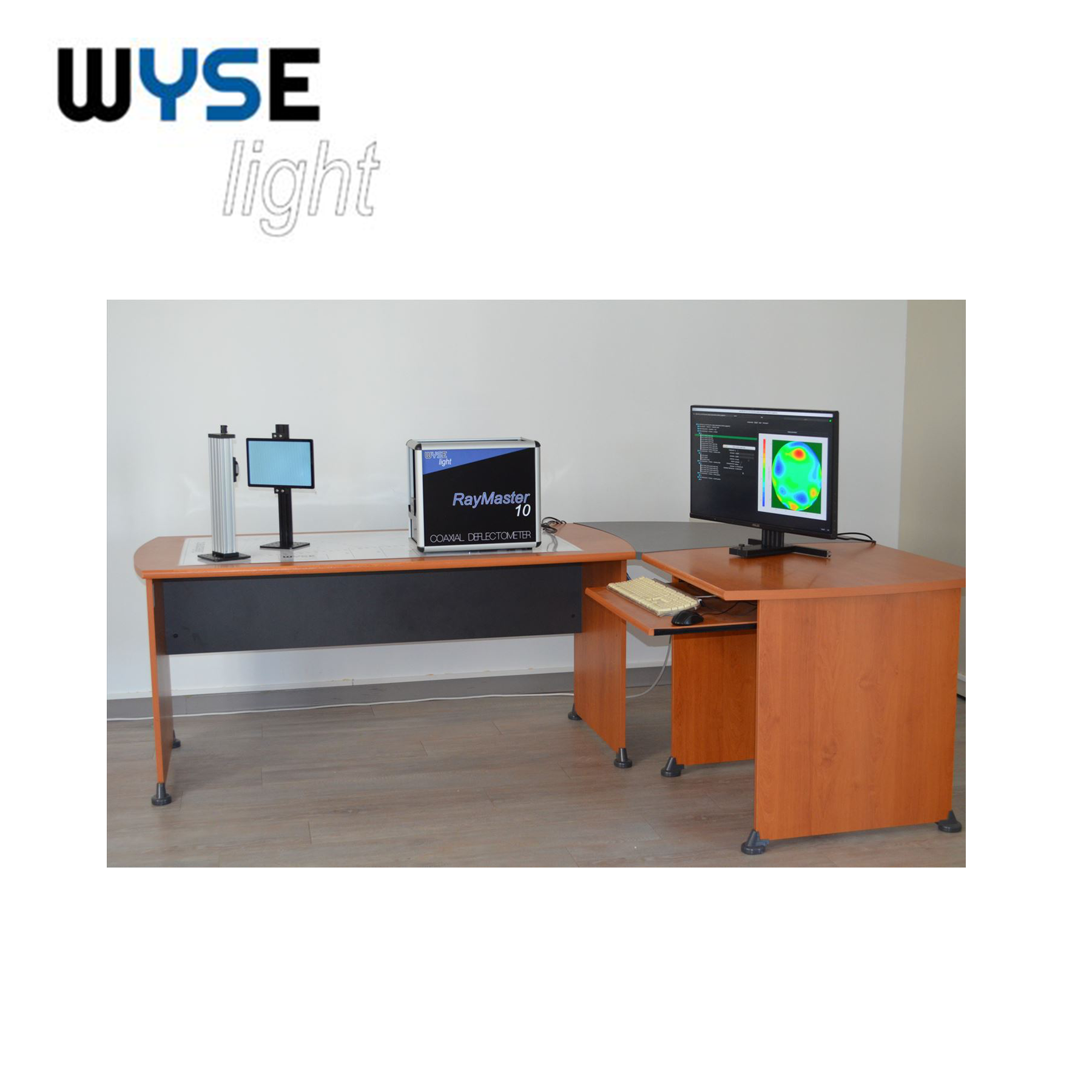

WYSElight RayMaster10 非球面相位偏折测量仪

RayMaster10 非球面相位偏折测量仪

轻松准确地测量自由形状：

WYSElight 推出了一款经济实惠且创新的台式偏折仪，能够高精度地测量任何反射面的绝对形状。

简单、快速、经济实惠：

一款无需精细对准也无需计算全息图的按钮式仪器。它采用我们专利的同轴偏转测量技术，消除了与偏转测量相关的基本形状模糊问题。我们的仪器能让非专业人员以准干涉测量的精度测量复杂零件。

非常高效：

低频（焦点）的测量精度通常为 10^-3 相对精度，而所有更高频率的测量精度通常为 λ/40（15 纳米）。

耐用性：

对杂散振动的敏感度低：无需阻尼光学平台！

对空气湍流的敏感度低。

用户可在现场通过非常简单的自动化程序自主重新校准。

主要特点：

适用于反射面（平面、凹面、凸面、非球面、自由曲面）。

对振动不敏感。

非接触式。

单次拍摄测量，测量速度快（几分钟）。

易于使用，按钮式设备。适合经过最少培训（1-2 小时）的车间工人使用。为光学工程师提供单独的准备和模拟界面。典型不确定度为 15 纳米均方根。

参数：

简单设置与操作：

开箱后完成全部配置设置所需时间不超过 30 分钟。它可在标准办公桌上运行。无需光学平台。

进行测量需要事先在我们的设施中完成初步的识别步骤。建议在现场定期执行这些识别步骤，以防止因粗暴搬运或实验室中温度的大幅反复变化而导致的精度偏差。整个过程简单且主要为自动化操作。总的来说，大约需要 30 分钟。

测量也非常简单，它包含两个步骤：

平板识别：在测量过程中平板上显示的图像必须能完整地投射到待测部件上。为确保测量精度最大化，应将平板放置在距部件的最佳距离和角度处，使图像能完整地投射到部件上。然后系统会记录平板的位置。此过程简单快捷，仅需 1 分钟，且操作简便。之后您可以进行任意次数的测量。只有在移动平板/屏幕时，才需要重新进行平板/屏幕识别。

部件测量：在系统记录了平板位置（如上文平板识别步骤所述）之后，即可进行测量。测量过程是自动的。Raymaster 10 内置的相机将自动移动，从不同距离获取物体的不同图像。然后，计算器会处理这些图像，并将测量结果及精度信息显示在屏幕上。同样，这是一次全幅面单次拍摄。只要平板的尺寸适合部件的尺寸和形状，就无需图像拼接。如果部件太大，标准平板电脑可以换成更大的平板电脑或规格合适的显示器。
