首页 ꄲ VESCENT ꄲ VESCENT D2-125 激光伺服

ꁆ ꁇ

高带宽激光电流反馈
温度或 PZT 辅助反馈，用于长寿命锁
双积分器可消除漂移
平滑锁定
频率跳跃和积分器消隐
内部斜坡发生器
高度可调的PID角设置
锁护锁重新捕获
斜坡定心
可选峰值锁定（-PL）

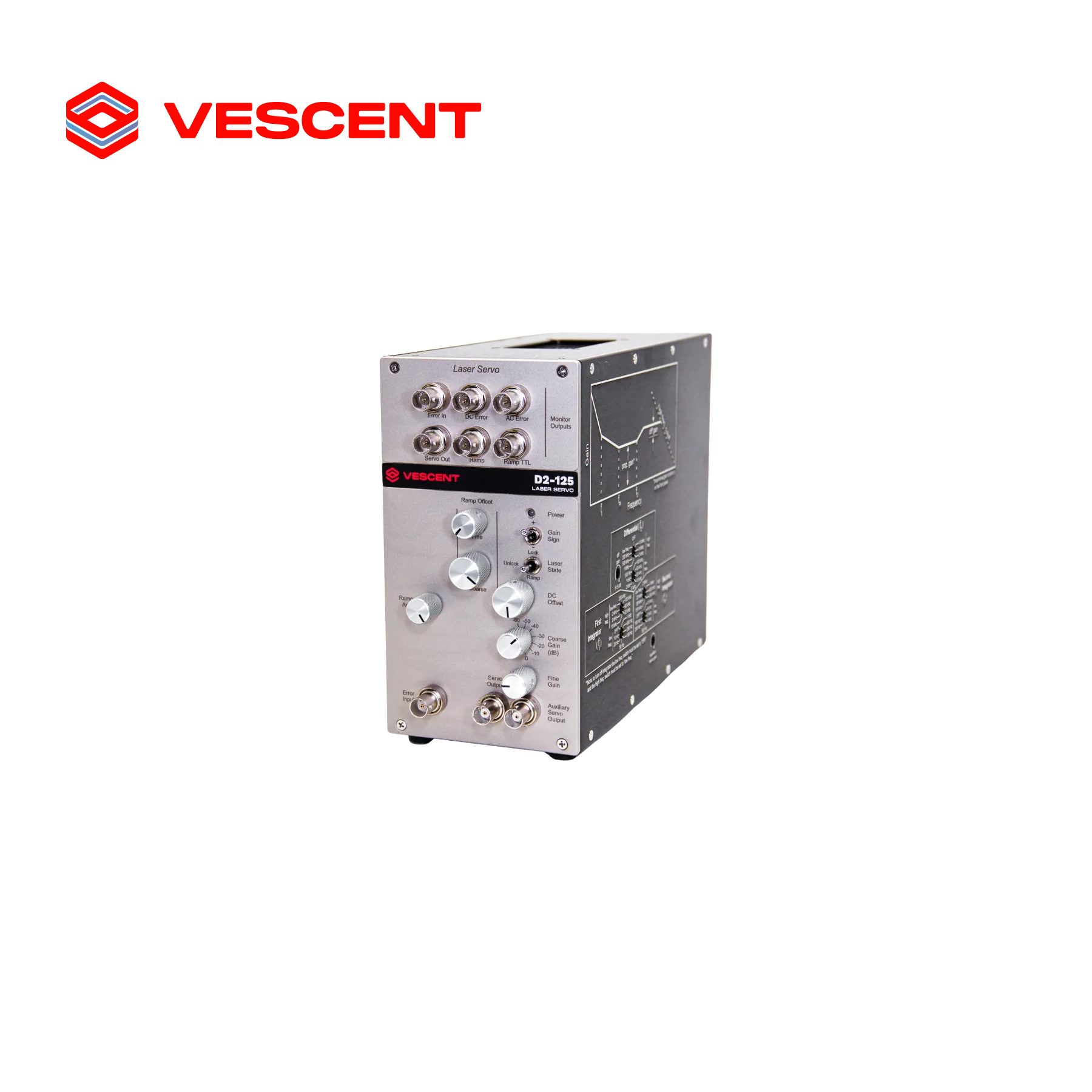

VESCENT D2-125 激光伺服

联系方式

电话/微信：15611514533

邮箱：info@aphoton-oe.com

申请试用

询价

ꄴ前一个： VESCENT D2-135 偏移锁相舵机

产品详情

D2 -125 激光伺服

产品特点：

高带宽激光电流反馈
温度或 PZT 辅助反馈，用于长寿命锁
双积分器可消除漂移
平滑锁定
频率跳跃和积分器消隐
内部斜坡发生器
高度可调的PID角设置
锁护锁重新捕获
斜坡定心
可选峰值锁定（-PL）

D2-125 激光伺服系统专为激光器和其他实验系统的低噪声伺服控制而设计。The PI2D环滤波器具有两级积分反馈，可紧密锁定空腔和原子/分子跃迁。D2-125 提供对环路滤波器参数的完全用户控制，从而能够为各种设备进行伺服环路优化，例如电流调谐器、声学和电光调制器、音圈、压电执行器等。

每个 D2-125 激光伺服都包含 Lock Guard 自动重新锁定功能。Lock Guard 检测伺服环路滤波器何时失锁，并自动尝试重新捕获锁定。Lock Guard 监控伺服输出，当它检测到解锁点（伺服输出的快速变化，见红色迹线上的箭头）时，它会脱离舵机并将输出返回到最后一个已知的有效值。锁防护等待保持时间（蓝色迹线上的间隔较短），然后重新启用锁。Lock Guard 等待稳定时间（蓝色走线上的较长间隔），如果检测到系统仍未锁定，则将再次重置伺服输出。锁护罩控制参数、解锁点和保持和稳定时间均可由用户调节，以实现最大的灵活性和优化的性能。

D2-125 可以灵活地为您的实验优化其性能。峰值锁定选项提供可调幅度的 4 MHz 抖动，可直接调制二极管激光器或驱动外部调制器。然后，输入的误差信号以相同的4 MHz（具有可调相位）进行解调。由此产生的一阶导数误差信号允许用户将激光锁定到误差特征的峰值而不是侧面，而无需实施外部调制器和锁相放大器，从而简化并降低了许多实验配置的成本。

常规参数

参数	数值	单位
输入和输出阻抗	50	Ω
输出电压（主和辅助）	±10	V
输入电压噪声2	<5	nV/√Hz
直流偏移范围	±500	mV
误差输入最大幅度	±500	mV
带宽3	>10	MHz

循环过滤器

参数	价值	单位
比例增益（参考直流误差）	-66 至 +6	dB
比例增益（参考输入误差）	-40 至 +32	dB
第一集成商	关闭、 10、20、50、100、200、500、 1、2、5、10、20、50、100、200	Hz kHz
第二集成商	关闭、 100、200、500、 1、2、5、10、20、50、100、200、500、 1、2	Hz kHz MHz
微分	关闭、 500、 1、2、5、10、20、50、100、200、500、 1、2、5、10	Hz kHz MHz
差分增益	5 至 15	dB
辅助伺服输出增益4	积分：500 μs 至 5 s

电压斜坡

参数	价值	单位
斜坡振幅（最大值）	±5	V
斜坡频率（在主伺服输出上）	500	Hz
斜坡频率（辅助伺服输出）	50	Hz
斜坡定心范围	±5	V

仅峰值锁定

参数	价值	单位
抖动频率	4	MHz
射频输出最大幅度	±75	mV
射频输出阻抗5	50	Ω

电源

参数	价值	单位
电压输入	+5、±15	VDC
电源	D2-005[也提供内部电源选项]

环境

参数	价值	单位
工作温度	>15 和 <30	°C
湿度	<60	%
露点	<15	°C
